產品名稱：高精度超聲波測厚儀 壁厚超聲波測厚儀 穿透涂層超聲波測厚儀 產品型號： BXS10-TT380/D/DL 產品說明：高精度超聲波測厚儀具有穿透10mm涂層測基材厚度功能，A掃描，真彩色，0.01mm精度，16HZ測量速度高速穩定。是一款真正的防腐蝕檢測壁厚的高端測厚儀。符合國家標準GB11344/JJF1126-2004 ，ISO/TS18173國際標準，歐盟標準,德國DIN標準，美國ASME標準和日本JIS標準。 |
產品說明
高精度超聲波測厚儀 壁厚超聲波測厚儀 穿透涂層超聲波測厚儀
型號：BXS10-TT380/D/DL
簡單介紹
高精度超聲波測厚儀具有穿透10mm涂層測基材厚度功能，A掃描，真彩色，0.01mm精度，16HZ測量速度高速穩定。是一款真正的防腐蝕檢測壁厚的高端測厚儀。符合國家標準GB11344/JJF1126-2004 ，ISO/TS18173國際標準，歐盟標準,德國DIN標準，美國ASME標準和日本JIS標準。
高精度超聲波測厚儀
的詳細介紹
概述：BXS10-TT380系列高精度超聲波測厚儀同檔產品中唯一真正達到0.01mm分辨能力的超聲波測厚儀，一般超聲波測厚儀的顯示分辨率通常是0.01mm，但真實的分辨能力很難達到0.01mm。普通測厚儀電 路內的定時計數器一般在30MHz以下，真正的硬件分辨力勉強只能到0.1mm，通過把多次測量結果取平均值的方法，模擬0.01mm變化的顯示效果，其實這樣并不能有效提高真實的分辨力，反而造成示值不穩定的現象。TT380系列高精度超聲波測厚儀采用突破性的全數字技術及特殊的算法，其真實分辨力可達到0.01mm，實驗證明可輕松分辨出厚度只相差0.01mm的兩個試塊。
創新的A掃描快照功能，標志著經濟型測厚儀進入全數字:TT380系列在同檔產品中首款提供A掃描快照波形顯示功能，超聲波不再是看不見摸不著的抽象概念，用戶在屏幕上可直接看到超聲信號波形，用于驗證厚度讀數是否正確、分析出現問題的原因、幫助用戶找到解決問題的辦法，真正了解材料內部組織及存在的缺陷，腐蝕程度，具有簡易探傷作用。
功能特點：
同檔產品中唯一采用清晰亮麗的OLED真彩屏
對比度10000：1，是TFT彩色液晶屏的40倍；
分辨率320×240，是同檔產品的9倍以上。
更快的測量更新率
更新率4Hz、8Hz、16Hz可調；測值更實時，更快速，更穩定。
普通的應用可選擇4Hz，當需要快速掃查時可選更高的更新率。

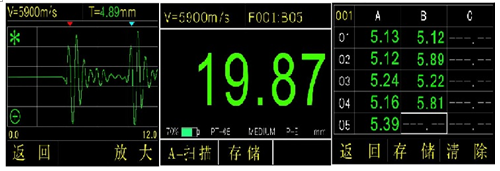

創新的A掃描快照功能，標志著經濟型測厚儀進入全數字時代
TT380系列在同檔產品中首款提供A掃描快照波形顯示功能。超聲波不再是看不見摸不著的抽象概念，用戶在屏幕上可直接看到超聲信號波形，用于驗證厚度讀數是否正確、分析出現問題的原因、幫助用戶找到解決問題的辦法。
業界首款經濟型全數字測厚儀
全數字測厚儀需要把模擬的超聲波信號轉換成數字信號，然后對數字信號進行運算處理，最終獲得 高性能的厚度測量能力。
TT380的過零測量技術、高分辨力、A掃描快照功能都是以全數字技術為基礎的。
同檔產品中唯一真正達到0.01mm分辨能力的超聲波測厚儀
一般超聲波測厚儀的顯示分辨率通常是0.01mm，但真實的分辨能力很難達到0.01mm。普通測厚儀電 路內的定時計數器一般在30MHz以下，真正的硬件分辨力勉強只能到0.1mm，通過把多次測量結果取平均值的方法，模擬0.01mm變化的顯示效果，其實這樣并不能有效提高真實的分辨力，反而造成示值不穩定的現象。TT380高精度超聲波測厚儀采用突破性的全數字技術及特殊的算法，其真實分辨力可達到0.01mm，實驗證明可輕松分辨出厚度只相差0.01mm的兩個試塊。
采用突破性的過零測量技術
高精度超聲波測厚儀以全數字技術為基礎，采用過零測量技術，厚度測量值不受回波強度、材料衰減系數、增益和閘門高度的影響，具有高測量穩定性和可靠性。
更多實用的功能
報警、差值/縮減率、最大/最小值
.png)
TT380D/TT380DL獨有穿透10mm涂層功能，不再需要費時費力的去除涂層工作了
我們之前在國內首家推出了具有穿透涂層技術的TT170A測厚儀，現在TT380D/DL同樣具備了這一廣受好評的功能。該功能是通過測量基材的兩個連續底面回波實現的，最厚可穿透10mm涂層厚度。
該模式下還具有更多的優勢：
1、免零點校準；
2、高穩定性，測量值不受探頭壓力、耦合層厚度和工件表面灰塵污漬的影響；
3、零漂移。
TT380DL獨具更大的存儲器、更方便的存儲功能
可存儲100000個厚度值，是同檔產品的20至200倍；
國內首款采用柵格式存儲文件，一屏可顯示15個厚度值，并同時顯示其在柵格中的位置，便于用戶瀏覽所存的厚度數據；
USB 2.0 全速(Full Speed)接口，功能強大的DataView數據統計及管理軟件。
技術參數：
創新的A掃描快照功能，標志著經濟型測厚儀進入全數字:TT380系列在同檔產品中首款提供A掃描快照波形顯示功能，超聲波不再是看不見摸不著的抽象概念，用戶在屏幕上可直接看到超聲信號波形，用于驗證厚度讀數是否正確、分析出現問題的原因、幫助用戶找到解決問題的辦法，真正了解材料內部組織及存在的缺陷，腐蝕程度，具有簡易探傷作用。
功能特點：
同檔產品中唯一采用清晰亮麗的OLED真彩屏
對比度10000：1，是TFT彩色液晶屏的40倍；
分辨率320×240，是同檔產品的9倍以上。
更快的測量更新率
更新率4Hz、8Hz、16Hz可調；測值更實時，更快速，更穩定。
普通的應用可選擇4Hz，當需要快速掃查時可選更高的更新率。
創新的A掃描快照功能，標志著經濟型測厚儀進入全數字時代
TT380系列在同檔產品中首款提供A掃描快照波形顯示功能。超聲波不再是看不見摸不著的抽象概念，用戶在屏幕上可直接看到超聲信號波形，用于驗證厚度讀數是否正確、分析出現問題的原因、幫助用戶找到解決問題的辦法。
業界首款經濟型全數字測厚儀
全數字測厚儀需要把模擬的超聲波信號轉換成數字信號，然后對數字信號進行運算處理，最終獲得 高性能的厚度測量能力。
TT380的過零測量技術、高分辨力、A掃描快照功能都是以全數字技術為基礎的。
同檔產品中唯一真正達到0.01mm分辨能力的超聲波測厚儀
一般超聲波測厚儀的顯示分辨率通常是0.01mm，但真實的分辨能力很難達到0.01mm。普通測厚儀電 路內的定時計數器一般在30MHz以下，真正的硬件分辨力勉強只能到0.1mm，通過把多次測量結果取平均值的方法，模擬0.01mm變化的顯示效果，其實這樣并不能有效提高真實的分辨力，反而造成示值不穩定的現象。TT380高精度超聲波測厚儀采用突破性的全數字技術及特殊的算法，其真實分辨力可達到0.01mm，實驗證明可輕松分辨出厚度只相差0.01mm的兩個試塊。
采用突破性的過零測量技術
高精度超聲波測厚儀以全數字技術為基礎，采用過零測量技術，厚度測量值不受回波強度、材料衰減系數、增益和閘門高度的影響，具有高測量穩定性和可靠性。
更多實用的功能
報警、差值/縮減率、最大/最小值
TT380D/TT380DL獨有穿透10mm涂層功能，不再需要費時費力的去除涂層工作了
我們之前在國內首家推出了具有穿透涂層技術的TT170A測厚儀，現在TT380D/DL同樣具備了這一廣受好評的功能。該功能是通過測量基材的兩個連續底面回波實現的，最厚可穿透10mm涂層厚度。
該模式下還具有更多的優勢：
1、免零點校準；
2、高穩定性，測量值不受探頭壓力、耦合層厚度和工件表面灰塵污漬的影響；
3、零漂移。
TT380DL獨具更大的存儲器、更方便的存儲功能
可存儲100000個厚度值，是同檔產品的20至200倍；
國內首款采用柵格式存儲文件，一屏可顯示15個厚度值，并同時顯示其在柵格中的位置，便于用戶瀏覽所存的厚度數據；
USB 2.0 全速(Full Speed)接口，功能強大的DataView數據統計及管理軟件。
技術參數：
|
儀器型號
|
TT380
|
TT380D
|
TT380DL
|
數據記錄器選項
|
|
彩色屏幕
|
√
|
√
|
√
|
|
|
A掃描快照
|
√
|
√
|
√
|
|
|
最大/最小捕獲
|
√
|
√
|
√
|
|
|
差值/縮減率
|
√
|
√
|
√
|
|
|
穿透涂層功能
|
X
|
√
|
√
|
|
|
數據存儲器
|
X
|
X
|
√
|
√
|
|
D a t a V i e w軟件
|
X
|
X
|
√
|
√
|
|
顯示屏
|
2.4QVGA(320×240)彩色OLED屏，對比度10000：1
|
|
工作原理
|
使用雙晶探頭的超聲波脈沖/回波和回波/回波法
|
|
測量范圍
|
0.6至508毫米(0.025至20.00英寸）
標準模式：0.7至508毫米(0.025至20.00英寸） 取決于所用探頭、被測材料及表面情況 涂層模式： 0.7-40mm ( TC510探頭) 最厚可穿透10mm涂層測基材厚度 |
|
測量分辨率
|
0.01或0.1mm(0.001或0.01in)
|
|
單位
|
毫米或英寸
|
|
顯示模式
|
厚度值模式，最小/最大值捕獲模式，差值/縮減率模式
|
|
A路徑修正
|
自動A聲程修正，補償雙晶探頭的非線性度
|
|
測量更新率
|
每秒4Hz、8Hz、16Hz可選
|
|
材料聲速范圍
|
500-9999m/s，0.0179-0.3937in/us
|
|
工作語言
|
可選擇中文、英文、日文（提前與本廠聯系選定）
|
|
報警設置
|
最大/最小值報警，報警時動態改變厚度讀數顏色
|
|
電源
|
兩節1.5V AA電池
|
|
操作時間
|
兩節AA電池，使用時間大于35小時
|
|
儀器關機
|
可選5、10、20分鐘無操作后自動關機，或只能手動關機
|
|
工作溫度
|
-10至+50℃，有特殊要求可達-20℃
|
|
尺寸
|
153mm×76mm×37mm（H×W×D)
|
|
重量
|
含電池280g
|
|
保質期
|
1年
|
